深圳脉联智能通信管理机
简介
技术参数
MLK-IM224智能通信管理机是脉联公司针对各种应用场合开发的与智能RS485设备智能互联的一种通信管理装置。***应用于电力、IDC机房、工业、智慧城市、楼宇等各个行业，被众多系统集成商和自动化公司、研究机构采用。
MLK-IM224智能通信管理机基于成熟的嵌入式通信软硬件平台，具有实时性强、可靠性高的特点，同时可以满足规约转换，数据存储，透明传输，ModbusTCP协议网关，串口根据配置主动发送，数据集中传输等功能需求。能方便地接入各种SCADA系统，如：电力自动化系统、数据中心环控系统、MCGS、组态王等。
是现场设备与控制主站之间的纽带，它可以实现对电力现场断路器、开关、刀闸上RTU监控仪表的远程数据采集，控制，定值整定以及监视通讯状态；还可以根据各种RTU设备的通信协议进行现场配置，无须研发人员进行规约开发，即可实现装置与RTU设备的数据采集；实现系统内通信信息的汇总、处理，并根据选择的规约转，可以同时向多个客户端提所需要的数据。
产品特点
★ 具有2路以太网接口，4路RS485接口，1路RS485与RS232复合接口，以及1路RS232调试配置接口。每路串口都具备防雷，***保护功能。
★ 每路RS485采集接口，都具备3个功能类型选择：
透明转发：控制主站与智能终端设备间数据的转发，实现透明传输。
ModbusTCP协议网关：控制主站与智能终端设备间数据的ModbusTCP与串口Modbus协议转换，实现数据传输。
智能通信管理机：用户根据智能设备协议，配置串口发送的报文，无须研发人员对设备进行通信接口编程，即可实现MLK-IM224主动与智能终端的数据采集，缩短工程施工时间以及降低难度。
★ 数据转发：ModbusTCP协议接入第三方系统。支持4个TCP客户端同时连接；支持UDP传输。即，可以同时向多个客户端提供数据传输功能。
★ SNMP网关：通过配置MIB库，装置可以实现SNMP协议传输数据的功能。
★ 工业级设计，低功耗；体积小，集成度高，外形美观大气。
★ 安装方便，采用导轨式、壁挂式兼容设计。
★ 配置软件采用全中文界面。
典型应用
★ 工业企业供配电自动化系统
★ 变电站自动化系统、一体化电源系统
★ 数据中心IDC机房动环监控系统、冷通道微模块监控系统
★ 建筑电气的智能用电管理系统、火灾监控系统
★ 发电厂厂用电气监控管理系统
工作 电源 | 装置电源 | 9～60VDC 防正反接，电源防雷 1.5KW |
功率消耗 | 5W | |
网络通信 | 网口 | NET1/NET2：10/100Mbps自适应网口 |
串口 | COM1/COM2/COM3/COM4：RS485口，1200～115200bps,奇偶校验，停止位可设置 | |
COM5:RS485或RS232复合接口，1200～115200bps,奇偶校验，停止位可设置 | ||
Console：RS232口，调试配置*** | ||
保护 | 以太网口内建1.5KV磁隔离保护 | |
RS232口具有防雷和***保护，ESD保护 | ||
RS485口具有防雷和***保护，2KV隔离保护，ESD保护 | ||
工作环境 | 工作温度 | -25—60°C |
存储温度 | -30~ 85°C | |
工作湿度 | 5 ~ 95% RH(无凝露或结冰) | |
大气压力 | 70kPa～110kPa | |
电磁兼容性能 | 静电放电抗扰度 | IV级 （GB/T 1762.2 IEC61000-4-2） |
射频电磁场辐射抗扰度 | IV级 （GB/T 1762.3 IEC61000-4-3） | |
电快速瞬变脉冲群抗扰度 | IV级 （GB/T 1762.4 IEC61000-4-4） | |
浪涌抗扰度 | IV级 （GB/T 1762.5 IEC61000-4-5） | |
射频传导抗扰度 | III级 （GB/T 1762.6 IEC61000-4-6） | |
工频磁场抗扰度 | IV级 （GB/T 1762.8 IEC61000-4-8） | |
振荡波抗扰度 | III级 （GB/T 1762.12 IEC61000-4-12） | |
机械性能 | 振动 响应/持久性 | I级 （GB/T 11287） |
冲击 响应/持久性 | I级 （GB/T 14537） | |
碰撞 响应 | I级 （GB/T 14537） | |
电气绝缘性能 | 介质强度 | 2KV 工频电压，1分钟（GB/T 13729） |
绝缘电阻 | 不小于100MΩ （GB/T 13729） | |
冲击电压 | 5KV，1.2/50ms （GB/T 13729） |
典型系统结构及应用
根据项目和实际工程现场的不同，MLK-IM224智能通信管理机有不同的应用解决方案。在目前流行的各种自动化系统结构配置中，其主要作用为：取代前台机，根据不同的前端RTU设备，MLK-IM224进行数据采集并汇总，通过ModbusTCP规约或是其它协议，转发给监控平台等主站系统；MLK-IM224也能将上级主站系统的各种下发命令（遥调 遥控）快速传输到各相应的前端RTU设备中；也可以选择另外2种透明传输与ModbusTCP协议网关模式，取代传统单网口，无隔离的串口服务器与网关设备，具有高度的可靠性与多样实用性。
根据站点容量大小、可靠性要求以及现场通信状况等多种因素，常用的系统网络结构有如下3种。
1.单机单网结构
小型变配电站或低压等级的开关站和配电房中监控点较少，可靠性较高的情况下采用下图的网络结构，系统结构简单，***。
2.单机双网结构
变配电站或低压等级的开关站和配电房中监控点较多，数据可靠性要求较高的情况下采用下图的网络结构，系统结构略微复杂，增加了双备份的通信网络，A网与B网完全物理隔离。
3.双机双网结构
在一些非常重要的场合，监控点多，数据非常重要，要求可靠性极高且不允许任何意外发生，同时，有可能现场与数据监控中心距离较远的情况下，采用下图的网络结构图，通过光缆以及双通信链路间自动切换来保证数据的连续性和系统的可靠性。
外形尺寸
采用导轨式、壁挂式兼容设计；尺寸（HxWxD）:147*43*88.5mm

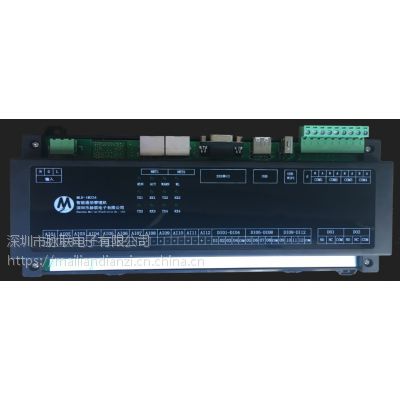

实物图样
